本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发同步电发动机组发动机组高低压配电源箱的用： 1、合理安排的分销用电量。 2、不方便对电路系统的开闭使用。 3、有较高的安全性个人防护档次，能抽象概念的展示集成运放的导通情况下。

项目名称：656KW柴油机并网发减速热泵机组单机配电箱主要元件明细清单
供电系统箱重点电子器件通知单
数字序号	简称	尺寸规格型号	公司	量	生产厂家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	带发减速工作机组掌握器	HGM6110	只	1	众智
3	电站机发动机转速保持器	C2002	只	1	孚创
4	电流外接电源模块电源	DC24V	只	1	众智
5	小规模后面继电气产品	HH54P    DC24V	只	2	正泰
6	小型的中间的继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

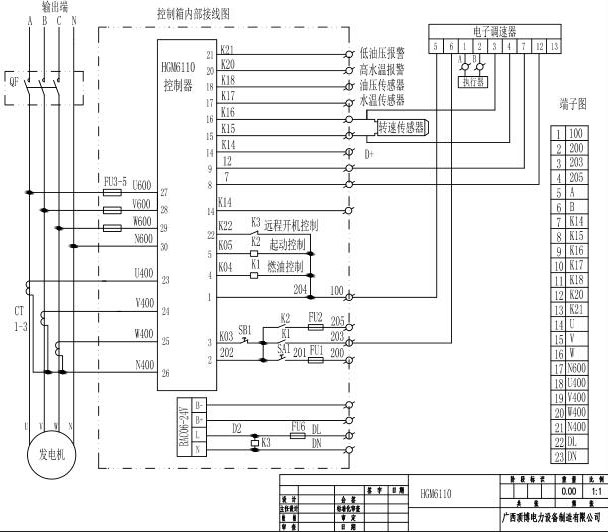

656KW广西顶博发电机组制造单机配电箱元件线路图
