580KW柴油发动机车发动机的组站站站机并机柜线路图电气开关图工作原理：由充值器AC220V/DC24V，给出发动机的组站站站机调控器所有模拟伤害电源开关DC24V。发动机的组站站站机开启后由KA5交流学习220V中间商继电子元件模拟伤害的开启信息灯。柴油发动机车发动机的组站站站机调控器经由信息灯回路开关把发动机的组站站站机的感应电流、电流值，次数，带速等发动机的组站站站机的各种类型数据信息灯信息反馈到调控器，由调控器散发命令。   当柴油车并网发电站机运行后，把电送回抑制打开柜上面的主母排。抑制器依据机系统化监督完成肯定状态运行汽油抑制，工作抑制，依据DC24V继机械效果4g数据。并网发电站机抑制器依据电流电压电流数据监测方案漏电打开，数据监测方案到无法短路器运行电流电压电流，抑制器依据KA3继机械效果送电4g数据，合上主抑制打开断路，短路器送电后送电技巧灯亮。当抑制机系统化需用分闸的时会，依据KA四分闸继机械效果分闸4g数据，主抑制打开短路器分闸，短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
项目编号	各称	主要参数規格	方	数量统计	生产商
1	万用式框架结构短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发电动空气能热泵机组抑制器	HGM9510	只	2	众智
3	直流变压器主机电源模组	BAC06A	只	2	众智
4	小型的中部继电子元件	HH52P    DC24V	只	8	正泰
5	小形间继机械	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数字交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	绝缘性子	扇形，鲜红色，M10	只	12	海坦
14	辅料		台	2	国优

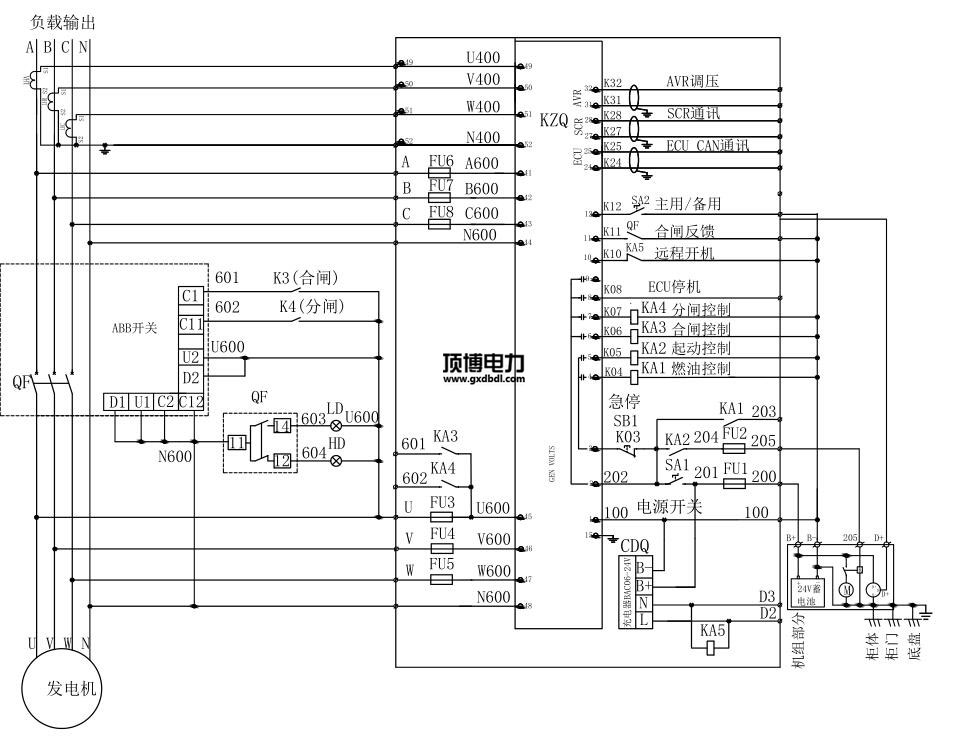

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.jdlvan.com
